Availability: | |
---|---|
7000
Competitive Price On the Market
From the bearing type, we can see that this super precision bearing has a very precise design, and is also different from ordinary bearings in terms of noise and speed. This requires that the selection of raw materials, processing accuracy and testing equipment in design and production should be more strict than ordinary bearings, so as to ensure the extension of service life.
With high operating accuracy, high speed performance and high system rigidity, ultra precision bearings are ideal for machine tools, rolling mills, racing cars, ships and other precision applications. It also minimizes noise, vibration and heat generation.
In the rich product series, you can choose bearings that suit specific performance requirements. We can provide a full range of super precision bearings made in Europe, the United States, China, and Japan, which will bring you three times the service life of standard steel bearings. We also supply hybrid bearings with ceramic rolling elements, which are particularly suitable for high-speed applications.

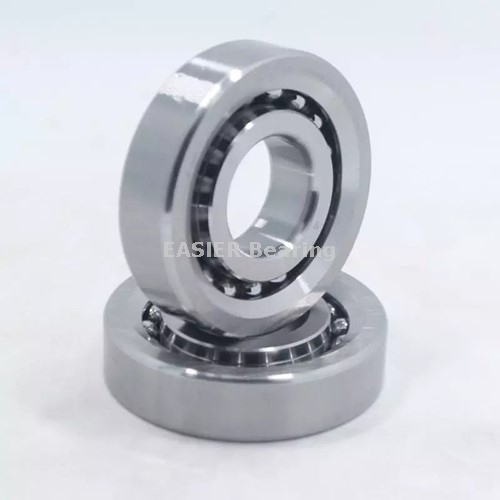

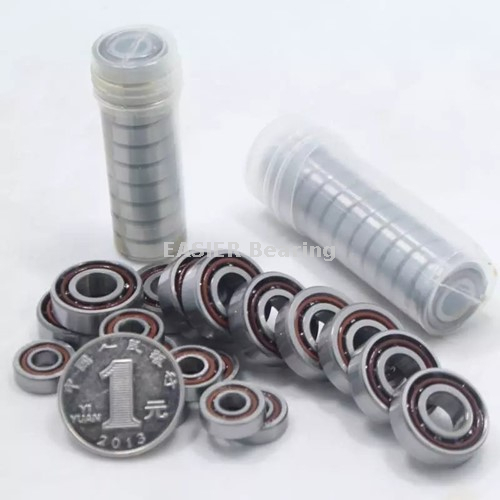

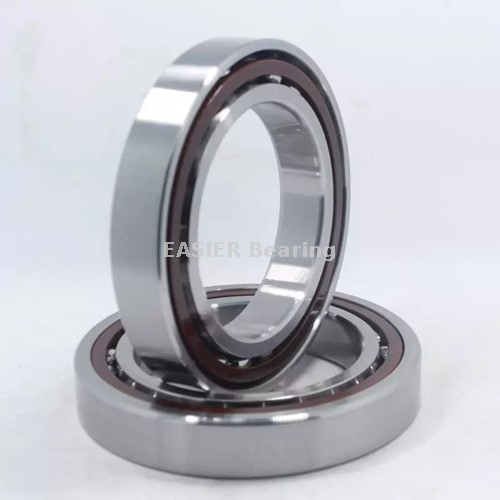

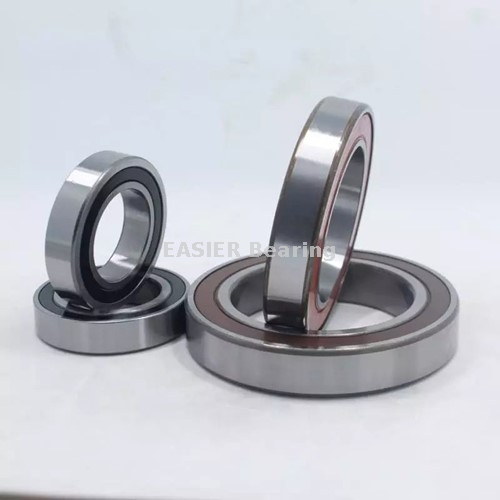

Super-precision Angular Contact Ball Bearing
Super-precision Cylindrical Roller Bearing

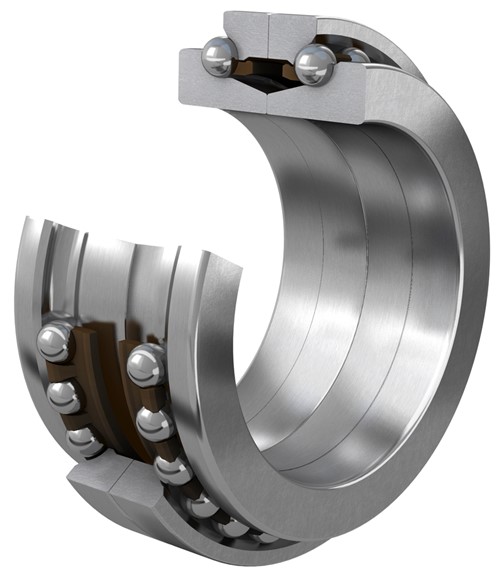

Double Direction Angular Contact Thrust Ball Bearing

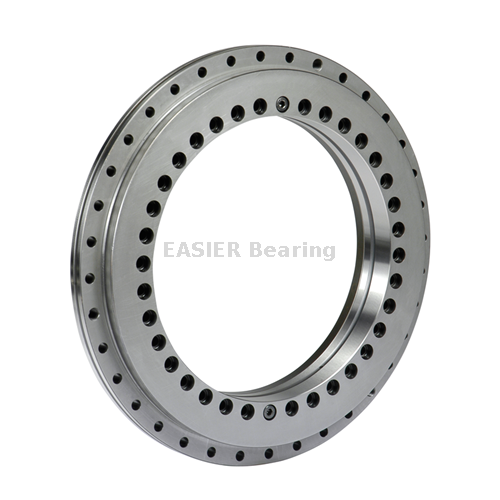

Axial Radial Cylindrical Roller Bearings

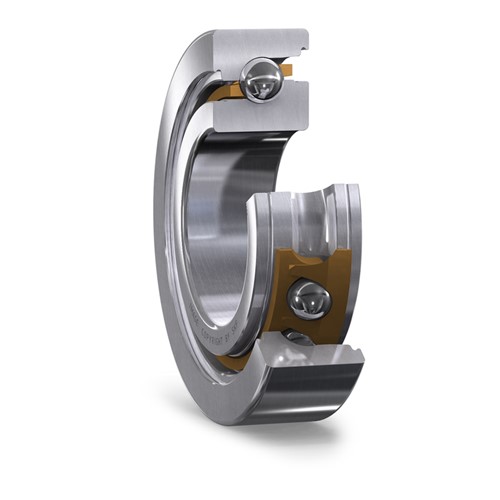

Angular Contact Thrust Ball Bearings for Screw Drives
From the bearing type, we can see that this super precision bearing has a very precise design, and is also different from ordinary bearings in terms of noise and speed. This requires that the selection of raw materials, processing accuracy and testing equipment in design and production should be more strict than ordinary bearings, so as to ensure the extension of service life.
With high operating accuracy, high speed performance and high system rigidity, ultra precision bearings are ideal for machine tools, rolling mills, racing cars, ships and other precision applications. It also minimizes noise, vibration and heat generation.
In the rich product series, you can choose bearings that suit specific performance requirements. We can provide a full range of super precision bearings made in Europe, the United States, China, and Japan, which will bring you three times the service life of standard steel bearings. We also supply hybrid bearings with ceramic rolling elements, which are particularly suitable for high-speed applications.
Super-precision Angular Contact Ball Bearing
Super-precision Cylindrical Roller Bearing
Double Direction Angular Contact Thrust Ball Bearing
Axial Radial Cylindrical Roller Bearings
Angular Contact Thrust Ball Bearings for Screw Drives
Cylindrical roller bearings, Single row, super-precision
Designation | Principal dimensions | Basic load ratings | Fatigue load limit | Attainable speeds | |||||
EASIER Bearing | dynamic | static | Grease lubrication | Oil-air lubrication | |||||
d[mm] | D[mm] | B[mm] | C[kN] | C0[kN] | Pu[kN] | [r/min] | [r/min] | ||
1 | N 1008 KPHA/HC5SP | 40 | 68 | 15 | 23.3 | 25 | 2.45 | 32 000 | 38 000 |
2 | N 1008 KPHA/SP | 40 | 68 | 15 | 23.3 | 25 | 2.9 | 30 000 | 36 000 |
3 | N 1008 KTNHA/HC5SP | 40 | 68 | 15 | 24.2 | 26.5 | 2.6 | 26 000 | 36 000 |
4 | N 1008 KTNHA/SP | 40 | 68 | 15 | 24.2 | 26.5 | 3.05 | 22 000 | 32 000 |
5 | N 1008 KTN/HC5SP | 40 | 68 | 15 | 25.1 | 28 | 2.75 | 18 000 | 20 000 |
6 | N 1008 KTN/SP | 40 | 68 | 15 | 25.1 | 28 | 3.2 | 15 000 | 17 000 |
7 | N 1009 KPHA/HC5SP | 45 | 75 | 16 | 27 | 30 | 2.9 | 30 000 | 36 000 |
8 | N 1009 KPHA/SP | 45 | 75 | 16 | 27 | 30 | 3.45 | 28 000 | 34 000 |
9 | N 1009 KTNHA/HC5SP | 45 | 75 | 16 | 28.1 | 31 | 3.1 | 22 000 | 32 000 |
10 | N 1009 KTNHA/SP | 45 | 75 | 16 | 28.1 | 31 | 3.65 | 20 000 | 28 000 |
11 | N 1009 KTN/HC5SP | 45 | 75 | 16 | 29.2 | 32.5 | 3.25 | 16 000 | 18 000 |
12 | N 1009 KTN/SP | 45 | 75 | 16 | 29.2 | 32.5 | 3.8 | 14 000 | 15 000 |
13 | N 1010 KPHA/HC5SP | 50 | 80 | 16 | 28.6 | 33.5 | 3.25 | 28 000 | 32 000 |
14 | N 1010 KPHA/SP | 50 | 80 | 16 | 28.6 | 33.5 | 3.8 | 26 000 | 30 000 |
15 | N 1010 KTNHA/HC5SP | 50 | 80 | 16 | 29.7 | 34.5 | 3.45 | 20 000 | 28 000 |
16 | N 1010 KTNHA/SP | 50 | 80 | 16 | 29.7 | 34.5 | 4.05 | 19 000 | 26 000 |
17 | N 1010 KTN/HC5SP | 50 | 80 | 16 | 30.8 | 36.5 | 3.6 | 15 000 | 17 000 |
18 | N 1010 KTN/SP | 50 | 80 | 16 | 30.8 | 36.5 | 4.25 | 13 000 | 14 000 |
19 | N 1011 KPHA/HC5SP | 55 | 90 | 18 | 37.4 | 44 | 4.5 | 24 000 | 30 000 |
20 | N 1011 KPHA/SP | 55 | 90 | 18 | 37.4 | 44 | 5.2 | 22 000 | 28 000 |
21 | N 1011 KTNHA/HC5SP | 55 | 90 | 18 | 39.1 | 46.5 | 4.65 | 19 000 | 26 000 |
22 | N 1011 KTNHA/SP | 55 | 90 | 18 | 39.1 | 46.5 | 5.5 | 17 000 | 24 000 |
23 | N 1011 KTN/HC5SP | 55 | 90 | 18 | 40.2 | 48 | 4.9 | 13 000 | 15 000 |
24 | N 1011 KTN/SP | 55 | 90 | 18 | 40.2 | 48 | 5.7 | 12 000 | 13 000 |
25 | N 1012 KPHA/HC5SP | 60 | 95 | 18 | 40.2 | 49 | 4.9 | 22 000 | 28 000 |
26 | N 1012 KPHA/SP | 60 | 95 | 18 | 40.2 | 49 | 5.85 | 20 000 | 26 000 |
27 | N 1012 KTNHA/HC5SP | 60 | 95 | 18 | 41.3 | 51 | 5.1 | 18 000 | 24 000 |
28 | N 1012 KTNHA/SP | 60 | 95 | 18 | 41.3 | 51 | 6.1 | 16 000 | 22 000 |
29 | N 1012 KTN/HC5SP | 60 | 95 | 18 | 42.9 | 53 | 5.4 | 12 000 | 14 000 |
30 | N 1012 KTN/SP | 60 | 95 | 18 | 42.9 | 53 | 6.3 | 11 000 | 12 000 |
Designation | Principal dimensions | Basic load ratings | Fatigue load limit | Attainable speeds | |||||
EASIER Bearing | dynamic | static | Grease lubrication | Oil-air lubrication | |||||
d[mm] | D[mm] | B[mm] | C[kN] | C0[kN] | Pu[kN] | [r/min] | [r/min] | ||
31 | N 1013 KPHA/HC5SP | 65 | 100 | 18 | 42.9 | 54 | 5.4 | 22 000 | 26 000 |
32 | N 1013 KPHA/SP | 65 | 100 | 18 | 42.9 | 54 | 6.3 | 20 000 | 24 000 |
33 | N 1013 KTNHA/HC5SP | 65 | 100 | 18 | 44 | 56 | 5.6 | 17 000 | 22 000 |
34 | N 1013 KTNHA/SP | 65 | 100 | 18 | 44 | 56 | 6.55 | 15 000 | 20 000 |
35 | N 1013 KTN/HC5SP | 65 | 100 | 18 | 44.6 | 58.5 | 5.85 | 11 000 | 13 000 |
36 | N 1013 KTN/SP | 65 | 100 | 18 | 44.6 | 58.5 | 6.8 | 10 000 | 11 000 |
37 | N 1014 KPHA/HC5SP | 70 | 110 | 20 | 53.9 | 69.5 | 6.8 | 20 000 | 24 000 |
38 | N 1014 KPHA/SP | 70 | 110 | 20 | 53.9 | 69.5 | 8 | 18 000 | 22 000 |
39 | N 1014 KTNHA/HC5SP | 70 | 110 | 20 | 55 | 72 | 7.1 | 15 000 | 20 000 |
40 | N 1014 KTNHA/SP | 70 | 110 | 20 | 55 | 72 | 8.3 | 13 000 | 19 000 |
41 | N 1014 KTN/HC5SP | 70 | 110 | 20 | 57.2 | 75 | 7.35 | 10 000 | 12 000 |
42 | N 1014 KTN/SP | 70 | 110 | 20 | 57.2 | 75 | 8.65 | 9 500 | 10 000 |
43 | N 1015 KPHA/HC5SP | 75 | 115 | 20 | 52.8 | 69.5 | 6.8 | 19 000 | 22 000 |
44 | N 1015 KPHA/SP | 75 | 115 | 20 | 52.8 | 69.5 | 8.15 | 17 000 | 20 000 |
45 | N 1015 KTNHA/HC5SP | 75 | 115 | 20 | 55 | 72 | 7.2 | 14 000 | 20 000 |
46 | N 1015 KTNHA/SP | 75 | 115 | 20 | 55 | 72 | 8.5 | 13 000 | 18 000 |
47 | N 1015 KTN/HC5SP | 75 | 115 | 20 | 56.1 | 75 | 7.5 | 9 500 | 11 000 |
48 | N 1015 KTN/SP | 75 | 115 | 20 | 56.1 | 75 | 8.8 | 9 000 | 9 500 |
49 | N 1016 KPHA/HC5SP | 80 | 125 | 22 | 66 | 86.5 | 8.65 | 18 000 | 20 000 |
50 | N 1016 KPHA/SP | 80 | 125 | 22 | 66 | 86.5 | 10.2 | 16 000 | 19 000 |
51 | N 1016 KTNHA/HC5SP | 80 | 125 | 22 | 67.1 | 90 | 9 | 13 000 | 18 000 |
52 | N 1016 KTNHA/SP | 80 | 125 | 22 | 67.1 | 90 | 10.6 | 12 000 | 16 000 |
53 | N 1016 KTN/HC5SP | 80 | 125 | 22 | 69.3 | 93 | 9.3 | 9 000 | 10 000 |
54 | N 1016 KTN/SP | 80 | 125 | 22 | 69.3 | 93 | 11 | 8 500 | 9 000 |
55 | N 1017 KTNHA/HC5SP | 85 | 130 | 22 | 70.4 | 98 | 9.65 | 13 000 | 17 000 |
56 | N 1017 KTNHA/SP | 85 | 130 | 22 | 70.4 | 98 | 11.2 | 11 000 | 16 000 |
57 | N 1017 KTN9/HC5SP | 85 | 130 | 22 | 73.7 | 102 | 10 | 9 000 | 10 000 |
58 | N 1017 KTN9/SP | 85 | 130 | 22 | 73.7 | 102 | 11.6 | 8 000 | 8 500 |
59 | N 1018 KTNHA/HC5SP | 90 | 140 | 24 | 76.5 | 104 | 10.6 | 12 000 | 16 000 |
60 | N 1018 KTNHA/SP | 90 | 140 | 24 | 76.5 | 104 | 12.5 | 10 000 | 14 000 |
Designation | Principal dimensions | Basic load ratings | Fatigue load limit | Attainable speeds | |||||
EASIER Bearing | dynamic | static | Grease lubrication | Oil-air lubrication | |||||
d[mm] | D[mm] | B[mm] | C[kN] | C0[kN] | Pu[kN] | [r/min] | [r/min] | ||
61 | N 1018 KTN9/HC5SP | 90 | 140 | 24 | 79.2 | 108 | 11 | 8 500 | 9 500 |
62 | N 1018 KTN9/SP | 90 | 140 | 24 | 79.2 | 108 | 12.9 | 7 000 | 8 000 |
63 | N 1019 KTNHA/HC5SP | 95 | 145 | 24 | 80.9 | 112 | 11.4 | 11 000 | 15 000 |
64 | N 1019 KTNHA/SP | 95 | 145 | 24 | 80.9 | 112 | 13.4 | 10 000 | 14 000 |
65 | N 1019 KTN9/HC5SP | 95 | 145 | 24 | 84.2 | 116 | 11.8 | 8 000 | 9 000 |
66 | N 1019 KTN9/SP | 95 | 145 | 24 | 84.2 | 116 | 14 | 6 700 | 7 500 |
67 | N 1020 KTNHA/HC5SP | 100 | 150 | 24 | 85.8 | 120 | 12 | 11 000 | 15 000 |
68 | N 1020 KTNHA/SP | 100 | 150 | 24 | 85.8 | 120 | 14.3 | 9 500 | 13 000 |
69 | N 1020 KTN9/HC5SP | 100 | 150 | 24 | 88 | 125 | 12.5 | 7 500 | 8 500 |
70 | N 1020 KTN9/SP | 100 | 150 | 24 | 88 | 125 | 14.6 | 6 700 | 7 500 |
71 | N 1021 KTNHA/HC5SP | 105 | 160 | 26 | 108 | 146 | 14.6 | 10 000 | 14 000 |
72 | N 1021 KTNHA/SP | 105 | 160 | 26 | 108 | 146 | 17.3 | 9 000 | 13 000 |
73 | N 1021 KTN9/HC5SP | 105 | 160 | 26 | 110 | 153 | 15.3 | 7 000 | 8 000 |
74 | N 1021 KTN9/SP | 105 | 160 | 26 | 110 | 153 | 18 | 6 300 | 7 000 |
75 | N 1022 KTNHA/HC5SP | 110 | 170 | 28 | 125 | 173 | 17 | 9 500 | 13 000 |
76 | N 1022 KTNHA/SP | 110 | 170 | 28 | 125 | 173 | 20 | 8 500 | 12 000 |
77 | N 1022 KTN9/HC5SP | 110 | 170 | 28 | 128 | 180 | 17.6 | 6 700 | 7 500 |
78 | N 1022 KTN9/SP | 110 | 170 | 28 | 128 | 180 | 20.8 | 5 600 | 6 300 |
79 | N 1024 KTNHA/HC5SP | 120 | 180 | 28 | 130 | 186 | 18 | 9 000 | 12 000 |
80 | N 1024 KTNHA/SP | 120 | 180 | 28 | 130 | 186 | 21.2 | 8 000 | 11 000 |
81 | N 1024 KTN9/HC5SP | 120 | 180 | 28 | 134 | 196 | 18.6 | 6 300 | 7 000 |
82 | N 1024 KTN9/SP | 120 | 180 | 28 | 134 | 196 | 22 | 5 300 | 6 000 |

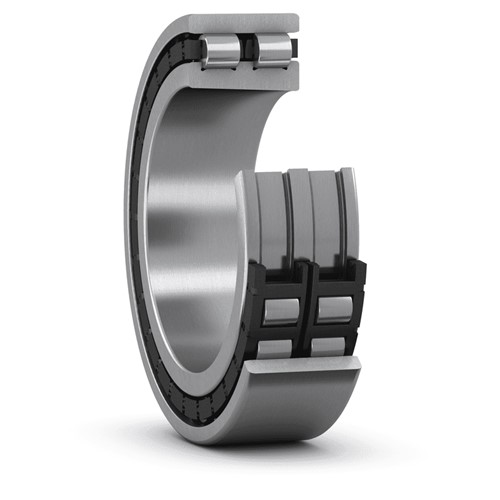

Cylindrical roller bearings, double row, super-precision
Designation | Principal dimensions | Basic load ratings | Fatigue load limit | Attainable speeds | |||||
EASIER Bearing | dynamic | static | Grease lubrication | Oil-air lubrication | |||||
d[mm] | D[mm] | B[mm] | C[kN] | C0[kN] | Pu[kN] | [r/min] | [r/min] | ||
83 | NN 3005 K/SP | 25 | 47 | 16 | 26 | 30 | 3.15 | 19 000 | 22 000 |
84 | NN 3005/SP | 25 | 47 | 16 | 26 | 30 | 3.15 | 19 000 | 22 000 |
85 | NN 3006 KTN/SP | 30 | 55 | 19 | 30.8 | 37.5 | 4 | 17 000 | 19 000 |
86 | NN 3006 TN/SP | 30 | 55 | 19 | 30.8 | 37.5 | 4 | 17 000 | 19 000 |
87 | NN 3007 K/SP | 35 | 62 | 20 | 39.1 | 50 | 5.4 | 14 000 | 16 000 |
88 | NN 3007/SP | 35 | 62 | 20 | 39.1 | 50 | 5.4 | 14 000 | 16 000 |
89 | NN 3008 KTN/SP | 40 | 68 | 21 | 42.9 | 56 | 6.4 | 13 000 | 15 000 |
90 | NN 3008 TN/SP | 40 | 68 | 21 | 42.9 | 56 | 6.4 | 13 000 | 15 000 |
91 | NN 3009 KTN/SP | 45 | 75 | 23 | 50.1 | 65.5 | 7.65 | 12 000 | 14 000 |
92 | NN 3009 TN/SP | 45 | 75 | 23 | 50.1 | 65.5 | 7.65 | 12 000 | 14 000 |
93 | NN 3010 KTN/SP | 50 | 80 | 23 | 52.8 | 73.5 | 8.5 | 11 000 | 13 000 |
94 | NN 3010 TN/SP | 50 | 80 | 23 | 52.8 | 73.5 | 8.5 | 11 000 | 13 000 |
95 | NN 3011 KTN/SP | 55 | 90 | 26 | 69.3 | 96.5 | 11.6 | 10 000 | 12 000 |
96 | NN 3011 TN/SP | 55 | 90 | 26 | 69.3 | 96.5 | 11.6 | 10 000 | 12 000 |
97 | NN 3012 KTN/SP | 60 | 95 | 26 | 73.7 | 106 | 12.7 | 9 500 | 11 000 |
98 | NN 3012 TN/SP | 60 | 95 | 26 | 73.7 | 106 | 12.7 | 9 500 | 11 000 |
99 | NN 3013 KTN/SP | 65 | 100 | 26 | 76.5 | 116 | 13.7 | 9 000 | 10 000 |
100 | NN 3013 TN/SP | 65 | 100 | 26 | 76.5 | 116 | 13.7 | 9 000 | 10 000 |
101 | NN 3014 KTN/SP | 70 | 110 | 30 | 96.8 | 150 | 17.3 | 8 000 | 9 000 |
102 | NN 3014 TN/SP | 70 | 110 | 30 | 96.8 | 150 | 17.3 | 8 000 | 9 000 |
103 | NN 3015 KTN/SP | 75 | 115 | 30 | 96.8 | 150 | 17.6 | 7 500 | 8 500 |
104 | NN 3015 TN/SP | 75 | 115 | 30 | 96.8 | 150 | 17.6 | 7 500 | 8 500 |
105 | NN 3016 KTN/SP | 80 | 125 | 34 | 119 | 186 | 22 | 7 000 | 8 000 |
106 | NN 3016 TN/SP | 80 | 125 | 34 | 119 | 186 | 22 | 7 000 | 8 000 |
107 | NN 3017 KTN9/SP | 85 | 130 | 34 | 125 | 204 | 23.2 | 6 700 | 7 500 |
108 | NN 3017 TN9/SP | 85 | 130 | 34 | 125 | 204 | 23.2 | 6 700 | 7 500 |
109 | NN 3018 KTN9/SP | 90 | 140 | 37 | 138 | 216 | 26 | 6 300 | 7 000 |
110 | NN 3018 TN9/SP | 90 | 140 | 37 | 138 | 216 | 26 | 6 300 | 7 000 |
111 | NN 3019 KTN9/SP | 95 | 145 | 37 | 142 | 232 | 27.5 | 6 000 | 6 700 |
112 | NN 3019 TN9/SP | 95 | 145 | 37 | 142 | 232 | 27.5 | 6 000 | 6 700 |
Designation | Principal dimensions | Basic load ratings | Fatigue load limit | Attainable speeds | |||||
EASIER Bearing | dynamic | static | Grease lubrication | Oil-air lubrication | |||||
d[mm] | D[mm] | B[mm] | C[kN] | C0[kN] | Pu[kN] | [r/min] | [r/min] | ||
113 | NNU 4920 B/SPW33 | 100 | 140 | 40 | 128 | 255 | 29 | 5 600 | 6 300 |
114 | NNU 4920 BK/SPW33 | 100 | 140 | 40 | 128 | 255 | 29 | 5 600 | 6 300 |
115 | NN 3020 KTN9/SP | 100 | 150 | 37 | 151 | 250 | 29 | 5 600 | 6 300 |
116 | NN 3020 TN9/SP | 100 | 150 | 37 | 151 | 250 | 29 | 5 600 | 6 300 |
117 | NNU 4921 B/SPW33 | 105 | 145 | 40 | 130 | 260 | 30 | 5 300 | 6 000 |
118 | NNU 4921 BK/SPW33 | 105 | 145 | 40 | 130 | 260 | 30 | 5 300 | 6 000 |
119 | NN 3021 KTN9/SP | 105 | 160 | 41 | 190 | 305 | 36 | 5 300 | 6 000 |
120 | NN 3021 TN9/SP | 105 | 160 | 41 | 190 | 305 | 36 | 5 300 | 6 000 |
121 | NNU 4922 B/SPW33 | 110 | 150 | 40 | 132 | 270 | 30 | 5 300 | 6 000 |
122 | NNU 4922 BK/SPW33 | 110 | 150 | 40 | 132 | 270 | 30 | 5 300 | 6 000 |
123 | NN 3022 KTN9/SP | 110 | 170 | 45 | 220 | 360 | 41.5 | 5 000 | 5 600 |
124 | NN 3022 TN9/SP | 110 | 170 | 45 | 220 | 360 | 41.5 | 5 000 | 5 600 |
125 | NNU 4924 B/SPW33 | 120 | 165 | 45 | 176 | 340 | 37.5 | 4 800 | 5 300 |
126 | NNU 4924 BK/SPW33 | 120 | 165 | 45 | 176 | 340 | 37.5 | 4 800 | 5 300 |
127 | NN 3024 KTN9/SP | 120 | 180 | 46 | 229 | 390 | 44 | 4 800 | 5 300 |
128 | NN 3024 TN9/SP | 120 | 180 | 46 | 229 | 390 | 44 | 4 800 | 5 300 |
129 | NNU 4926 B/SPW33 | 130 | 180 | 50 | 187 | 390 | 41.5 | 4 300 | 4 800 |
130 | NNU 4926 BK/SPW33 | 130 | 180 | 50 | 187 | 390 | 41.5 | 4 300 | 4 800 |
131 | NN 3026 KTN9/SP | 130 | 200 | 52 | 292 | 500 | 55 | 4 300 | 4 800 |
132 | NN 3026 TN9/SP | 130 | 200 | 52 | 292 | 500 | 55 | 4 300 | 4 800 |
133 | NNU 4928 B/SPW33 | 140 | 190 | 50 | 190 | 400 | 41.5 | 4 000 | 4 500 |
134 | NNU 4928 BK/SPW33 | 140 | 190 | 50 | 190 | 400 | 41.5 | 4 000 | 4 500 |
135 | NN 3028 K/SPW33 | 140 | 210 | 53 | 297 | 520 | 56 | 4 000 | 4 300 |
136 | NNU 4930 B/SPW33 | 150 | 210 | 60 | 330 | 655 | 71 | 3 800 | 4 300 |
137 | NNU 4930 BK/SPW33 | 150 | 210 | 60 | 330 | 655 | 71 | 3 800 | 4 300 |
138 | NN 3030 K/SPW33 | 150 | 225 | 56 | 330 | 570 | 62 | 3 800 | 4 000 |
139 | NNU 4932 B/SPC3W33 | 160 | 220 | 60 | 330 | 680 | 72 | 3 600 | 4 000 |
140 | NNU 4932 BK/SPW33 | 160 | 220 | 60 | 330 | 680 | 72 | 3 600 | 4 000 |
141 | NN 3032 K/SPW33 | 160 | 240 | 60 | 369 | 655 | 69.5 | 3 600 | 3 800 |
142 | NNU 4934 B/SPW33 | 170 | 230 | 60 | 336 | 695 | 73.5 | 3 400 | 3 800 |
Designation | Principal dimensions | Basic load ratings | Fatigue load limit | Attainable speeds | |||||
EASIER Bearing | dynamic | static | Grease lubrication | Oil-air lubrication | |||||
d[mm] | D[mm] | B[mm] | C[kN] | C0[kN] | Pu[kN] | [r/min] | [r/min] | ||
143 | NNU 4934 BK/SPW33 | 170 | 230 | 60 | 336 | 695 | 73.5 | 3 400 | 3 800 |
144 | NN 3034 K/SPW33 | 170 | 260 | 67 | 457 | 815 | 83 | 3 200 | 3 400 |
145 | NNU 4936 B/SPW33 | 180 | 250 | 69 | 402 | 850 | 88 | 3 000 | 3 400 |
146 | NNU 4936 BK/SPW33 | 180 | 250 | 69 | 402 | 850 | 88 | 3 000 | 3 400 |
147 | NN 3036 K/SPW33 | 180 | 280 | 74 | 561 | 1 000 | 102 | 3 000 | 3 200 |
148 | NNU 4938 B/SPW33 | 190 | 260 | 69 | 402 | 880 | 90 | 2 800 | 3 200 |
149 | NNU 4938 BK/SPW33 | 190 | 260 | 69 | 402 | 880 | 90 | 2 800 | 3 200 |
150 | NN 3038 K/SPW33 | 190 | 290 | 75 | 594 | 1 080 | 108 | 2 800 | 3 000 |
151 | NNU 4940 B/SPW33 | 200 | 280 | 80 | 484 | 1 040 | 106 | 2 600 | 3 000 |
152 | NNU 4940 BK/SPW33 | 200 | 280 | 80 | 484 | 1 040 | 106 | 2 600 | 3 000 |
153 | NN 3040 K/SPW33 | 200 | 310 | 82 | 644 | 1 140 | 118 | 2 600 | 2 800 |
154 | NNU 4944 B/SPW33 | 220 | 300 | 80 | 512 | 1 140 | 114 | 2 400 | 2 800 |
155 | NNU 4944 BK/SPW33 | 220 | 300 | 80 | 512 | 1 140 | 114 | 2 400 | 2 800 |
156 | NN 3044 K/SPW33 | 220 | 340 | 90 | 809 | 1 460 | 143 | 2 400 | 2 600 |
157 | NNU 4948 B/SPW33 | 240 | 320 | 80 | 528 | 1 220 | 118 | 2 200 | 2 600 |
158 | NNU 4948 BK/SPW33 | 240 | 320 | 80 | 528 | 1 220 | 118 | 2 200 | 2 600 |
159 | NN 3048 K/SPW33 | 240 | 360 | 92 | 842 | 1 560 | 153 | 2 200 | 2 400 |
160 | NNU 4952 B/SPW33 | 260 | 360 | 100 | 748 | 1 700 | 163 | 2 000 | 2 400 |
161 | NNU 4952 BK/SPW33 | 260 | 360 | 100 | 748 | 1 700 | 163 | 2 000 | 2 400 |
162 | NN 3052 K/SPW33 | 260 | 400 | 104 | 1 020 | 1 930 | 183 | 2 000 | 2 200 |
163 | NNU 4956 B/SPW33 | 280 | 380 | 100 | 765 | 1 800 | 170 | 1 900 | 2 200 |
164 | NNU 4956 BK/SPW33 | 280 | 380 | 100 | 765 | 1 800 | 170 | 1 900 | 2 200 |
165 | NN 3056 K/SPW33 | 280 | 420 | 106 | 1 080 | 2 080 | 196 | 1 900 | 2 000 |
166 | NNU 4960 B/SPW33 | 300 | 420 | 118 | 1 020 | 2 360 | 224 | 1 800 | 2 000 |
167 | NNU 4960 BK/SPW33 | 300 | 420 | 118 | 1 020 | 2 360 | 224 | 1 800 | 2 000 |
168 | NN 3060 K/SPW33 | 300 | 460 | 118 | 1 250 | 2 400 | 228 | 1 700 | 1 900 |
169 | NNU 4964 B/SPW33 | 320 | 440 | 118 | 1 060 | 2 500 | 236 | 1 700 | 1 900 |
170 | NNU 4964 BK/SPW33 | 320 | 440 | 118 | 1 060 | 2 500 | 236 | 1 700 | 1 900 |
171 | NN 3064 K/SPW33 | 320 | 480 | 121 | 1 320 | 2 600 | 240 | 1 600 | 1 800 |
172 | NNU 4968 B/SPW33 | 340 | 460 | 118 | 1 100 | 2 650 | 245 | 1 500 | 1 700 |
Designation | Principal dimensions | Basic load ratings | Fatigue load limit | Attainable speeds | |||||
EASIER Bearing | dynamic | static | Grease lubrication | Oil-air lubrication | |||||
d[mm] | D[mm] | B[mm] | C[kN] | C0[kN] | Pu[kN] | [r/min] | [r/min] | ||
173 | NNU 4968 BK/SPW33 | 340 | 460 | 118 | 1 100 | 2 650 | 245 | 1 500 | 1 700 |
174 | NN 3068 K/SPW33 | 340 | 520 | 133 | 1 650 | 3 250 | 290 | 1 400 | 1 500 |
175 | NNU 4972 BK/SPW33 | 360 | 480 | 118 | 1 120 | 2 800 | 255 | 1 500 | 1 700 |
176 | NN 3072 K/SPW33 | 360 | 540 | 134 | 1 720 | 3 450 | 310 | 1 300 | 1 500 |
177 | NN 3076 K/SPW33 | 380 | 560 | 135 | 1 680 | 3 450 | 305 | 1 300 | 1 400 |
178 | NNU 4980 B/SPW33 | 400 | 540 | 140 | 1 470 | 3 800 | 335 | 1 300 | 1 500 |
179 | NNU 4980 BK/SPW33 | 400 | 540 | 140 | 1 470 | 3 800 | 335 | 1 300 | 1 500 |
180 | NN 3080 K/SPW33 | 400 | 600 | 148 | 2 160 | 4 500 | 380 | 1 200 | 1 400 |
181 | NNU 4984 B/SPW33 | 420 | 560 | 140 | 1 510 | 4 000 | 335 | 1 200 | 1 400 |
182 | NNU 4984 BK/SPW33 | 420 | 560 | 140 | 1 510 | 4 000 | 335 | 1 200 | 1 400 |
183 | NN 3084 K/SPW33 | 420 | 620 | 150 | 2 120 | 4 500 | 380 | 1 100 | 1 300 |
184 | NNU 4992 BK/SPW33 | 460 | 620 | 160 | 2 090 | 5 500 | 465 | 1 000 | 950 |
185 | NNU 4992 B/SPW33 | 460 | 620 | 160 | 2 090 | 5 500 | 465 | 1 000 | 1 200 |
186 | NN 3092 K/SPW33 | 460 | 680 | 163 | 2 600 | 5 500 | 440 | 1 000 | 1 200 |
187 | NNU 49/500 B/SPW33X | 500 | 670 | 170 | 2 330 | 6 100 | 490 | 950 | 1 100 |
188 | NNU 49/500 BK/SPW33X | 500 | 670 | 170 | 2 330 | 6 100 | 490 | 950 | 1 100 |
189 | NNU 49/600 BK/SPW33X | 600 | 800 | 200 | 3 580 | 10 200 | 800 | 800 | 670 |
190 | NNU 49/670 B/SPW33X | 670 | 900 | 230 | 4 950 | 13 700 | 930 | 700 | 600 |
191 | NNU 49/670 BK/SPW33X | 670 | 900 | 230 | 4 950 | 13 700 | 930 | 700 | 600 |
Cylindrical roller bearings, Single row, super-precision
Designation | Principal dimensions | Basic load ratings | Fatigue load limit | Attainable speeds | |||||
EASIER Bearing | dynamic | static | Grease lubrication | Oil-air lubrication | |||||
d[mm] | D[mm] | B[mm] | C[kN] | C0[kN] | Pu[kN] | [r/min] | [r/min] | ||
1 | N 1008 KPHA/HC5SP | 40 | 68 | 15 | 23.3 | 25 | 2.45 | 32 000 | 38 000 |
2 | N 1008 KPHA/SP | 40 | 68 | 15 | 23.3 | 25 | 2.9 | 30 000 | 36 000 |
3 | N 1008 KTNHA/HC5SP | 40 | 68 | 15 | 24.2 | 26.5 | 2.6 | 26 000 | 36 000 |
4 | N 1008 KTNHA/SP | 40 | 68 | 15 | 24.2 | 26.5 | 3.05 | 22 000 | 32 000 |
5 | N 1008 KTN/HC5SP | 40 | 68 | 15 | 25.1 | 28 | 2.75 | 18 000 | 20 000 |
6 | N 1008 KTN/SP | 40 | 68 | 15 | 25.1 | 28 | 3.2 | 15 000 | 17 000 |
7 | N 1009 KPHA/HC5SP | 45 | 75 | 16 | 27 | 30 | 2.9 | 30 000 | 36 000 |
8 | N 1009 KPHA/SP | 45 | 75 | 16 | 27 | 30 | 3.45 | 28 000 | 34 000 |
9 | N 1009 KTNHA/HC5SP | 45 | 75 | 16 | 28.1 | 31 | 3.1 | 22 000 | 32 000 |
10 | N 1009 KTNHA/SP | 45 | 75 | 16 | 28.1 | 31 | 3.65 | 20 000 | 28 000 |
11 | N 1009 KTN/HC5SP | 45 | 75 | 16 | 29.2 | 32.5 | 3.25 | 16 000 | 18 000 |
12 | N 1009 KTN/SP | 45 | 75 | 16 | 29.2 | 32.5 | 3.8 | 14 000 | 15 000 |
13 | N 1010 KPHA/HC5SP | 50 | 80 | 16 | 28.6 | 33.5 | 3.25 | 28 000 | 32 000 |
14 | N 1010 KPHA/SP | 50 | 80 | 16 | 28.6 | 33.5 | 3.8 | 26 000 | 30 000 |
15 | N 1010 KTNHA/HC5SP | 50 | 80 | 16 | 29.7 | 34.5 | 3.45 | 20 000 | 28 000 |
16 | N 1010 KTNHA/SP | 50 | 80 | 16 | 29.7 | 34.5 | 4.05 | 19 000 | 26 000 |
17 | N 1010 KTN/HC5SP | 50 | 80 | 16 | 30.8 | 36.5 | 3.6 | 15 000 | 17 000 |
18 | N 1010 KTN/SP | 50 | 80 | 16 | 30.8 | 36.5 | 4.25 | 13 000 | 14 000 |
19 | N 1011 KPHA/HC5SP | 55 | 90 | 18 | 37.4 | 44 | 4.5 | 24 000 | 30 000 |
20 | N 1011 KPHA/SP | 55 | 90 | 18 | 37.4 | 44 | 5.2 | 22 000 | 28 000 |
21 | N 1011 KTNHA/HC5SP | 55 | 90 | 18 | 39.1 | 46.5 | 4.65 | 19 000 | 26 000 |
22 | N 1011 KTNHA/SP | 55 | 90 | 18 | 39.1 | 46.5 | 5.5 | 17 000 | 24 000 |
23 | N 1011 KTN/HC5SP | 55 | 90 | 18 | 40.2 | 48 | 4.9 | 13 000 | 15 000 |
24 | N 1011 KTN/SP | 55 | 90 | 18 | 40.2 | 48 | 5.7 | 12 000 | 13 000 |
25 | N 1012 KPHA/HC5SP | 60 | 95 | 18 | 40.2 | 49 | 4.9 | 22 000 | 28 000 |
26 | N 1012 KPHA/SP | 60 | 95 | 18 | 40.2 | 49 | 5.85 | 20 000 | 26 000 |
27 | N 1012 KTNHA/HC5SP | 60 | 95 | 18 | 41.3 | 51 | 5.1 | 18 000 | 24 000 |
28 | N 1012 KTNHA/SP | 60 | 95 | 18 | 41.3 | 51 | 6.1 | 16 000 | 22 000 |
29 | N 1012 KTN/HC5SP | 60 | 95 | 18 | 42.9 | 53 | 5.4 | 12 000 | 14 000 |
30 | N 1012 KTN/SP | 60 | 95 | 18 | 42.9 | 53 | 6.3 | 11 000 | 12 000 |
Designation | Principal dimensions | Basic load ratings | Fatigue load limit | Attainable speeds | |||||
EASIER Bearing | dynamic | static | Grease lubrication | Oil-air lubrication | |||||
d[mm] | D[mm] | B[mm] | C[kN] | C0[kN] | Pu[kN] | [r/min] | [r/min] | ||
31 | N 1013 KPHA/HC5SP | 65 | 100 | 18 | 42.9 | 54 | 5.4 | 22 000 | 26 000 |
32 | N 1013 KPHA/SP | 65 | 100 | 18 | 42.9 | 54 | 6.3 | 20 000 | 24 000 |
33 | N 1013 KTNHA/HC5SP | 65 | 100 | 18 | 44 | 56 | 5.6 | 17 000 | 22 000 |
34 | N 1013 KTNHA/SP | 65 | 100 | 18 | 44 | 56 | 6.55 | 15 000 | 20 000 |
35 | N 1013 KTN/HC5SP | 65 | 100 | 18 | 44.6 | 58.5 | 5.85 | 11 000 | 13 000 |
36 | N 1013 KTN/SP | 65 | 100 | 18 | 44.6 | 58.5 | 6.8 | 10 000 | 11 000 |
37 | N 1014 KPHA/HC5SP | 70 | 110 | 20 | 53.9 | 69.5 | 6.8 | 20 000 | 24 000 |
38 | N 1014 KPHA/SP | 70 | 110 | 20 | 53.9 | 69.5 | 8 | 18 000 | 22 000 |
39 | N 1014 KTNHA/HC5SP | 70 | 110 | 20 | 55 | 72 | 7.1 | 15 000 | 20 000 |
40 | N 1014 KTNHA/SP | 70 | 110 | 20 | 55 | 72 | 8.3 | 13 000 | 19 000 |
41 | N 1014 KTN/HC5SP | 70 | 110 | 20 | 57.2 | 75 | 7.35 | 10 000 | 12 000 |
42 | N 1014 KTN/SP | 70 | 110 | 20 | 57.2 | 75 | 8.65 | 9 500 | 10 000 |
43 | N 1015 KPHA/HC5SP | 75 | 115 | 20 | 52.8 | 69.5 | 6.8 | 19 000 | 22 000 |
44 | N 1015 KPHA/SP | 75 | 115 | 20 | 52.8 | 69.5 | 8.15 | 17 000 | 20 000 |
45 | N 1015 KTNHA/HC5SP | 75 | 115 | 20 | 55 | 72 | 7.2 | 14 000 | 20 000 |
46 | N 1015 KTNHA/SP | 75 | 115 | 20 | 55 | 72 | 8.5 | 13 000 | 18 000 |
47 | N 1015 KTN/HC5SP | 75 | 115 | 20 | 56.1 | 75 | 7.5 | 9 500 | 11 000 |
48 | N 1015 KTN/SP | 75 | 115 | 20 | 56.1 | 75 | 8.8 | 9 000 | 9 500 |
49 | N 1016 KPHA/HC5SP | 80 | 125 | 22 | 66 | 86.5 | 8.65 | 18 000 | 20 000 |
50 | N 1016 KPHA/SP | 80 | 125 | 22 | 66 | 86.5 | 10.2 | 16 000 | 19 000 |
51 | N 1016 KTNHA/HC5SP | 80 | 125 | 22 | 67.1 | 90 | 9 | 13 000 | 18 000 |
52 | N 1016 KTNHA/SP | 80 | 125 | 22 | 67.1 | 90 | 10.6 | 12 000 | 16 000 |
53 | N 1016 KTN/HC5SP | 80 | 125 | 22 | 69.3 | 93 | 9.3 | 9 000 | 10 000 |
54 | N 1016 KTN/SP | 80 | 125 | 22 | 69.3 | 93 | 11 | 8 500 | 9 000 |
55 | N 1017 KTNHA/HC5SP | 85 | 130 | 22 | 70.4 | 98 | 9.65 | 13 000 | 17 000 |
56 | N 1017 KTNHA/SP | 85 | 130 | 22 | 70.4 | 98 | 11.2 | 11 000 | 16 000 |
57 | N 1017 KTN9/HC5SP | 85 | 130 | 22 | 73.7 | 102 | 10 | 9 000 | 10 000 |
58 | N 1017 KTN9/SP | 85 | 130 | 22 | 73.7 | 102 | 11.6 | 8 000 | 8 500 |
59 | N 1018 KTNHA/HC5SP | 90 | 140 | 24 | 76.5 | 104 | 10.6 | 12 000 | 16 000 |
60 | N 1018 KTNHA/SP | 90 | 140 | 24 | 76.5 | 104 | 12.5 | 10 000 | 14 000 |
Designation | Principal dimensions | Basic load ratings | Fatigue load limit | Attainable speeds | |||||
EASIER Bearing | dynamic | static | Grease lubrication | Oil-air lubrication | |||||
d[mm] | D[mm] | B[mm] | C[kN] | C0[kN] | Pu[kN] | [r/min] | [r/min] | ||
61 | N 1018 KTN9/HC5SP | 90 | 140 | 24 | 79.2 | 108 | 11 | 8 500 | 9 500 |
62 | N 1018 KTN9/SP | 90 | 140 | 24 | 79.2 | 108 | 12.9 | 7 000 | 8 000 |
63 | N 1019 KTNHA/HC5SP | 95 | 145 | 24 | 80.9 | 112 | 11.4 | 11 000 | 15 000 |
64 | N 1019 KTNHA/SP | 95 | 145 | 24 | 80.9 | 112 | 13.4 | 10 000 | 14 000 |
65 | N 1019 KTN9/HC5SP | 95 | 145 | 24 | 84.2 | 116 | 11.8 | 8 000 | 9 000 |
66 | N 1019 KTN9/SP | 95 | 145 | 24 | 84.2 | 116 | 14 | 6 700 | 7 500 |
67 | N 1020 KTNHA/HC5SP | 100 | 150 | 24 | 85.8 | 120 | 12 | 11 000 | 15 000 |
68 | N 1020 KTNHA/SP | 100 | 150 | 24 | 85.8 | 120 | 14.3 | 9 500 | 13 000 |
69 | N 1020 KTN9/HC5SP | 100 | 150 | 24 | 88 | 125 | 12.5 | 7 500 | 8 500 |
70 | N 1020 KTN9/SP | 100 | 150 | 24 | 88 | 125 | 14.6 | 6 700 | 7 500 |
71 | N 1021 KTNHA/HC5SP | 105 | 160 | 26 | 108 | 146 | 14.6 | 10 000 | 14 000 |
72 | N 1021 KTNHA/SP | 105 | 160 | 26 | 108 | 146 | 17.3 | 9 000 | 13 000 |
73 | N 1021 KTN9/HC5SP | 105 | 160 | 26 | 110 | 153 | 15.3 | 7 000 | 8 000 |
74 | N 1021 KTN9/SP | 105 | 160 | 26 | 110 | 153 | 18 | 6 300 | 7 000 |
75 | N 1022 KTNHA/HC5SP | 110 | 170 | 28 | 125 | 173 | 17 | 9 500 | 13 000 |
76 | N 1022 KTNHA/SP | 110 | 170 | 28 | 125 | 173 | 20 | 8 500 | 12 000 |
77 | N 1022 KTN9/HC5SP | 110 | 170 | 28 | 128 | 180 | 17.6 | 6 700 | 7 500 |
78 | N 1022 KTN9/SP | 110 | 170 | 28 | 128 | 180 | 20.8 | 5 600 | 6 300 |
79 | N 1024 KTNHA/HC5SP | 120 | 180 | 28 | 130 | 186 | 18 | 9 000 | 12 000 |
80 | N 1024 KTNHA/SP | 120 | 180 | 28 | 130 | 186 | 21.2 | 8 000 | 11 000 |
81 | N 1024 KTN9/HC5SP | 120 | 180 | 28 | 134 | 196 | 18.6 | 6 300 | 7 000 |
82 | N 1024 KTN9/SP | 120 | 180 | 28 | 134 | 196 | 22 | 5 300 | 6 000 |
Cylindrical roller bearings, double row, super-precision
Designation | Principal dimensions | Basic load ratings | Fatigue load limit | Attainable speeds | |||||
EASIER Bearing | dynamic | static | Grease lubrication | Oil-air lubrication | |||||
d[mm] | D[mm] | B[mm] | C[kN] | C0[kN] | Pu[kN] | [r/min] | [r/min] | ||
83 | NN 3005 K/SP | 25 | 47 | 16 | 26 | 30 | 3.15 | 19 000 | 22 000 |
84 | NN 3005/SP | 25 | 47 | 16 | 26 | 30 | 3.15 | 19 000 | 22 000 |
85 | NN 3006 KTN/SP | 30 | 55 | 19 | 30.8 | 37.5 | 4 | 17 000 | 19 000 |
86 | NN 3006 TN/SP | 30 | 55 | 19 | 30.8 | 37.5 | 4 | 17 000 | 19 000 |
87 | NN 3007 K/SP | 35 | 62 | 20 | 39.1 | 50 | 5.4 | 14 000 | 16 000 |
88 | NN 3007/SP | 35 | 62 | 20 | 39.1 | 50 | 5.4 | 14 000 | 16 000 |
89 | NN 3008 KTN/SP | 40 | 68 | 21 | 42.9 | 56 | 6.4 | 13 000 | 15 000 |
90 | NN 3008 TN/SP | 40 | 68 | 21 | 42.9 | 56 | 6.4 | 13 000 | 15 000 |
91 | NN 3009 KTN/SP | 45 | 75 | 23 | 50.1 | 65.5 | 7.65 | 12 000 | 14 000 |
92 | NN 3009 TN/SP | 45 | 75 | 23 | 50.1 | 65.5 | 7.65 | 12 000 | 14 000 |
93 | NN 3010 KTN/SP | 50 | 80 | 23 | 52.8 | 73.5 | 8.5 | 11 000 | 13 000 |
94 | NN 3010 TN/SP | 50 | 80 | 23 | 52.8 | 73.5 | 8.5 | 11 000 | 13 000 |
95 | NN 3011 KTN/SP | 55 | 90 | 26 | 69.3 | 96.5 | 11.6 | 10 000 | 12 000 |
96 | NN 3011 TN/SP | 55 | 90 | 26 | 69.3 | 96.5 | 11.6 | 10 000 | 12 000 |
97 | NN 3012 KTN/SP | 60 | 95 | 26 | 73.7 | 106 | 12.7 | 9 500 | 11 000 |
98 | NN 3012 TN/SP | 60 | 95 | 26 | 73.7 | 106 | 12.7 | 9 500 | 11 000 |
99 | NN 3013 KTN/SP | 65 | 100 | 26 | 76.5 | 116 | 13.7 | 9 000 | 10 000 |
100 | NN 3013 TN/SP | 65 | 100 | 26 | 76.5 | 116 | 13.7 | 9 000 | 10 000 |
101 | NN 3014 KTN/SP | 70 | 110 | 30 | 96.8 | 150 | 17.3 | 8 000 | 9 000 |
102 | NN 3014 TN/SP | 70 | 110 | 30 | 96.8 | 150 | 17.3 | 8 000 | 9 000 |
103 | NN 3015 KTN/SP | 75 | 115 | 30 | 96.8 | 150 | 17.6 | 7 500 | 8 500 |
104 | NN 3015 TN/SP | 75 | 115 | 30 | 96.8 | 150 | 17.6 | 7 500 | 8 500 |
105 | NN 3016 KTN/SP | 80 | 125 | 34 | 119 | 186 | 22 | 7 000 | 8 000 |
106 | NN 3016 TN/SP | 80 | 125 | 34 | 119 | 186 | 22 | 7 000 | 8 000 |
107 | NN 3017 KTN9/SP | 85 | 130 | 34 | 125 | 204 | 23.2 | 6 700 | 7 500 |
108 | NN 3017 TN9/SP | 85 | 130 | 34 | 125 | 204 | 23.2 | 6 700 | 7 500 |
109 | NN 3018 KTN9/SP | 90 | 140 | 37 | 138 | 216 | 26 | 6 300 | 7 000 |
110 | NN 3018 TN9/SP | 90 | 140 | 37 | 138 | 216 | 26 | 6 300 | 7 000 |
111 | NN 3019 KTN9/SP | 95 | 145 | 37 | 142 | 232 | 27.5 | 6 000 | 6 700 |
112 | NN 3019 TN9/SP | 95 | 145 | 37 | 142 | 232 | 27.5 | 6 000 | 6 700 |
Designation | Principal dimensions | Basic load ratings | Fatigue load limit | Attainable speeds | |||||
EASIER Bearing | dynamic | static | Grease lubrication | Oil-air lubrication | |||||
d[mm] | D[mm] | B[mm] | C[kN] | C0[kN] | Pu[kN] | [r/min] | [r/min] | ||
113 | NNU 4920 B/SPW33 | 100 | 140 | 40 | 128 | 255 | 29 | 5 600 | 6 300 |
114 | NNU 4920 BK/SPW33 | 100 | 140 | 40 | 128 | 255 | 29 | 5 600 | 6 300 |
115 | NN 3020 KTN9/SP | 100 | 150 | 37 | 151 | 250 | 29 | 5 600 | 6 300 |
116 | NN 3020 TN9/SP | 100 | 150 | 37 | 151 | 250 | 29 | 5 600 | 6 300 |
117 | NNU 4921 B/SPW33 | 105 | 145 | 40 | 130 | 260 | 30 | 5 300 | 6 000 |
118 | NNU 4921 BK/SPW33 | 105 | 145 | 40 | 130 | 260 | 30 | 5 300 | 6 000 |
119 | NN 3021 KTN9/SP | 105 | 160 | 41 | 190 | 305 | 36 | 5 300 | 6 000 |
120 | NN 3021 TN9/SP | 105 | 160 | 41 | 190 | 305 | 36 | 5 300 | 6 000 |
121 | NNU 4922 B/SPW33 | 110 | 150 | 40 | 132 | 270 | 30 | 5 300 | 6 000 |
122 | NNU 4922 BK/SPW33 | 110 | 150 | 40 | 132 | 270 | 30 | 5 300 | 6 000 |
123 | NN 3022 KTN9/SP | 110 | 170 | 45 | 220 | 360 | 41.5 | 5 000 | 5 600 |
124 | NN 3022 TN9/SP | 110 | 170 | 45 | 220 | 360 | 41.5 | 5 000 | 5 600 |
125 | NNU 4924 B/SPW33 | 120 | 165 | 45 | 176 | 340 | 37.5 | 4 800 | 5 300 |
126 | NNU 4924 BK/SPW33 | 120 | 165 | 45 | 176 | 340 | 37.5 | 4 800 | 5 300 |
127 | NN 3024 KTN9/SP | 120 | 180 | 46 | 229 | 390 | 44 | 4 800 | 5 300 |
128 | NN 3024 TN9/SP | 120 | 180 | 46 | 229 | 390 | 44 | 4 800 | 5 300 |
129 | NNU 4926 B/SPW33 | 130 | 180 | 50 | 187 | 390 | 41.5 | 4 300 | 4 800 |
130 | NNU 4926 BK/SPW33 | 130 | 180 | 50 | 187 | 390 | 41.5 | 4 300 | 4 800 |
131 | NN 3026 KTN9/SP | 130 | 200 | 52 | 292 | 500 | 55 | 4 300 | 4 800 |
132 | NN 3026 TN9/SP | 130 | 200 | 52 | 292 | 500 | 55 | 4 300 | 4 800 |
133 | NNU 4928 B/SPW33 | 140 | 190 | 50 | 190 | 400 | 41.5 | 4 000 | 4 500 |
134 | NNU 4928 BK/SPW33 | 140 | 190 | 50 | 190 | 400 | 41.5 | 4 000 | 4 500 |
135 | NN 3028 K/SPW33 | 140 | 210 | 53 | 297 | 520 | 56 | 4 000 | 4 300 |
136 | NNU 4930 B/SPW33 | 150 | 210 | 60 | 330 | 655 | 71 | 3 800 | 4 300 |
137 | NNU 4930 BK/SPW33 | 150 | 210 | 60 | 330 | 655 | 71 | 3 800 | 4 300 |
138 | NN 3030 K/SPW33 | 150 | 225 | 56 | 330 | 570 | 62 | 3 800 | 4 000 |
139 | NNU 4932 B/SPC3W33 | 160 | 220 | 60 | 330 | 680 | 72 | 3 600 | 4 000 |
140 | NNU 4932 BK/SPW33 | 160 | 220 | 60 | 330 | 680 | 72 | 3 600 | 4 000 |
141 | NN 3032 K/SPW33 | 160 | 240 | 60 | 369 | 655 | 69.5 | 3 600 | 3 800 |
142 | NNU 4934 B/SPW33 | 170 | 230 | 60 | 336 | 695 | 73.5 | 3 400 | 3 800 |
Designation | Principal dimensions | Basic load ratings | Fatigue load limit | Attainable speeds | |||||
EASIER Bearing | dynamic | static | Grease lubrication | Oil-air lubrication | |||||
d[mm] | D[mm] | B[mm] | C[kN] | C0[kN] | Pu[kN] | [r/min] | [r/min] | ||
143 | NNU 4934 BK/SPW33 | 170 | 230 | 60 | 336 | 695 | 73.5 | 3 400 | 3 800 |
144 | NN 3034 K/SPW33 | 170 | 260 | 67 | 457 | 815 | 83 | 3 200 | 3 400 |
145 | NNU 4936 B/SPW33 | 180 | 250 | 69 | 402 | 850 | 88 | 3 000 | 3 400 |
146 | NNU 4936 BK/SPW33 | 180 | 250 | 69 | 402 | 850 | 88 | 3 000 | 3 400 |
147 | NN 3036 K/SPW33 | 180 | 280 | 74 | 561 | 1 000 | 102 | 3 000 | 3 200 |
148 | NNU 4938 B/SPW33 | 190 | 260 | 69 | 402 | 880 | 90 | 2 800 | 3 200 |
149 | NNU 4938 BK/SPW33 | 190 | 260 | 69 | 402 | 880 | 90 | 2 800 | 3 200 |
150 | NN 3038 K/SPW33 | 190 | 290 | 75 | 594 | 1 080 | 108 | 2 800 | 3 000 |
151 | NNU 4940 B/SPW33 | 200 | 280 | 80 | 484 | 1 040 | 106 | 2 600 | 3 000 |
152 | NNU 4940 BK/SPW33 | 200 | 280 | 80 | 484 | 1 040 | 106 | 2 600 | 3 000 |
153 | NN 3040 K/SPW33 | 200 | 310 | 82 | 644 | 1 140 | 118 | 2 600 | 2 800 |
154 | NNU 4944 B/SPW33 | 220 | 300 | 80 | 512 | 1 140 | 114 | 2 400 | 2 800 |
155 | NNU 4944 BK/SPW33 | 220 | 300 | 80 | 512 | 1 140 | 114 | 2 400 | 2 800 |
156 | NN 3044 K/SPW33 | 220 | 340 | 90 | 809 | 1 460 | 143 | 2 400 | 2 600 |
157 | NNU 4948 B/SPW33 | 240 | 320 | 80 | 528 | 1 220 | 118 | 2 200 | 2 600 |
158 | NNU 4948 BK/SPW33 | 240 | 320 | 80 | 528 | 1 220 | 118 | 2 200 | 2 600 |
159 | NN 3048 K/SPW33 | 240 | 360 | 92 | 842 | 1 560 | 153 | 2 200 | 2 400 |
160 | NNU 4952 B/SPW33 | 260 | 360 | 100 | 748 | 1 700 | 163 | 2 000 | 2 400 |
161 | NNU 4952 BK/SPW33 | 260 | 360 | 100 | 748 | 1 700 | 163 | 2 000 | 2 400 |
162 | NN 3052 K/SPW33 | 260 | 400 | 104 | 1 020 | 1 930 | 183 | 2 000 | 2 200 |
163 | NNU 4956 B/SPW33 | 280 | 380 | 100 | 765 | 1 800 | 170 | 1 900 | 2 200 |
164 | NNU 4956 BK/SPW33 | 280 | 380 | 100 | 765 | 1 800 | 170 | 1 900 | 2 200 |
165 | NN 3056 K/SPW33 | 280 | 420 | 106 | 1 080 | 2 080 | 196 | 1 900 | 2 000 |
166 | NNU 4960 B/SPW33 | 300 | 420 | 118 | 1 020 | 2 360 | 224 | 1 800 | 2 000 |
167 | NNU 4960 BK/SPW33 | 300 | 420 | 118 | 1 020 | 2 360 | 224 | 1 800 | 2 000 |
168 | NN 3060 K/SPW33 | 300 | 460 | 118 | 1 250 | 2 400 | 228 | 1 700 | 1 900 |
169 | NNU 4964 B/SPW33 | 320 | 440 | 118 | 1 060 | 2 500 | 236 | 1 700 | 1 900 |
170 | NNU 4964 BK/SPW33 | 320 | 440 | 118 | 1 060 | 2 500 | 236 | 1 700 | 1 900 |
171 | NN 3064 K/SPW33 | 320 | 480 | 121 | 1 320 | 2 600 | 240 | 1 600 | 1 800 |
172 | NNU 4968 B/SPW33 | 340 | 460 | 118 | 1 100 | 2 650 | 245 | 1 500 | 1 700 |
Designation | Principal dimensions | Basic load ratings | Fatigue load limit | Attainable speeds | |||||
EASIER Bearing | dynamic | static | Grease lubrication | Oil-air lubrication | |||||
d[mm] | D[mm] | B[mm] | C[kN] | C0[kN] | Pu[kN] | [r/min] | [r/min] | ||
173 | NNU 4968 BK/SPW33 | 340 | 460 | 118 | 1 100 | 2 650 | 245 | 1 500 | 1 700 |
174 | NN 3068 K/SPW33 | 340 | 520 | 133 | 1 650 | 3 250 | 290 | 1 400 | 1 500 |
175 | NNU 4972 BK/SPW33 | 360 | 480 | 118 | 1 120 | 2 800 | 255 | 1 500 | 1 700 |
176 | NN 3072 K/SPW33 | 360 | 540 | 134 | 1 720 | 3 450 | 310 | 1 300 | 1 500 |
177 | NN 3076 K/SPW33 | 380 | 560 | 135 | 1 680 | 3 450 | 305 | 1 300 | 1 400 |
178 | NNU 4980 B/SPW33 | 400 | 540 | 140 | 1 470 | 3 800 | 335 | 1 300 | 1 500 |
179 | NNU 4980 BK/SPW33 | 400 | 540 | 140 | 1 470 | 3 800 | 335 | 1 300 | 1 500 |
180 | NN 3080 K/SPW33 | 400 | 600 | 148 | 2 160 | 4 500 | 380 | 1 200 | 1 400 |
181 | NNU 4984 B/SPW33 | 420 | 560 | 140 | 1 510 | 4 000 | 335 | 1 200 | 1 400 |
182 | NNU 4984 BK/SPW33 | 420 | 560 | 140 | 1 510 | 4 000 | 335 | 1 200 | 1 400 |
183 | NN 3084 K/SPW33 | 420 | 620 | 150 | 2 120 | 4 500 | 380 | 1 100 | 1 300 |
184 | NNU 4992 BK/SPW33 | 460 | 620 | 160 | 2 090 | 5 500 | 465 | 1 000 | 950 |
185 | NNU 4992 B/SPW33 | 460 | 620 | 160 | 2 090 | 5 500 | 465 | 1 000 | 1 200 |
186 | NN 3092 K/SPW33 | 460 | 680 | 163 | 2 600 | 5 500 | 440 | 1 000 | 1 200 |
187 | NNU 49/500 B/SPW33X | 500 | 670 | 170 | 2 330 | 6 100 | 490 | 950 | 1 100 |
188 | NNU 49/500 BK/SPW33X | 500 | 670 | 170 | 2 330 | 6 100 | 490 | 950 | 1 100 |
189 | NNU 49/600 BK/SPW33X | 600 | 800 | 200 | 3 580 | 10 200 | 800 | 800 | 670 |
190 | NNU 49/670 B/SPW33X | 670 | 900 | 230 | 4 950 | 13 700 | 930 | 700 | 600 |
191 | NNU 49/670 BK/SPW33X | 670 | 900 | 230 | 4 950 | 13 700 | 930 | 700 | 600 |
Axial-radial cylindrical roller bearings, super-precision
Designation | Principal dimensions | Basic radial load ratings | Basic axial load ratings | Attainable speeds | Rotary table | |||||
EASIER Bearing | dynamic | static | dynamic | static | Grease lubrication | Oil lubrication | Guideline diameter | |||
d[mm] | D[mm] | H[mm] | C[kN] | C0[kN] | C[kN] | C0[kN] | [r/min] | [r/min] | [mm] | |
NRT 80 B | 80 | 146 | 35 | 55 | 102 | 37.5 | 200 | 350 | 700 | 200 |
NRT 100 B | 100 | 185 | 38 | 58.3 | 116 | 68 | 400 | 280 | 560 | 260 |
NRT 120 B | 120 | 210 | 40 | 64.4 | 140 | 72 | 450 | 230 | 460 | 315 |
NRT 150 B | 150 | 240 | 40 | 67.1 | 160 | 75 | 490 | 210 | 420 | 350 |
NRT 180 B | 180 | 280 | 43 | 89.7 | 236 | 80 | 560 | 190 | 380 | 400 |
NRT 200 B | 200 | 300 | 45 | 93.5 | 270 | 85 | 630 | 170 | 340 | 500 |
NRT 260 B | 260 | 385 | 55 | 108 | 355 | 95 | 780 | 130 | 260 | 630 |
NRT 325 B | 325 | 450 | 60 | 134 | 450 | 153 | 1 660 | 110 | 220 | 700 |
NRT 395 B | 395 | 525 | 65 | 147 | 530 | 166 | 1 960 | 90 | 180 | 800 |
NRT 460 A | 460 | 600 | 70 | 201 | 765 | 180 | 2 240 | 80 | 160 | 1 000 |
NRT 580 A | 580 | 750 | 90 | 229 | 965 | 285 | 3 550 | 60 | 120 | 1 250 |
NRT 650 A | 650 | 870 | 122 | 413 | 1 600 | 365 | 5 000 | 55 | 110 | 1 450 |
NRT 850 A | 850 | 1 095 | 124 | 473 | 2 120 | 415 | 6 400 | 40 | 80 | 1 800 |
Angular contact thrust ball bearings for screw drives, single direction, super-precision
Designation | Principal dimensions | Basic load ratings | Fatigue load limit | Attainable speeds | ||||
EASIER Bearing | dynamic | static | Grease lubrication | Oil-air lubrication | ||||
d[mm] | D[mm] | H[mm] | C[kN] | C0[kN] | Pu[kN] | [r/min] | [r/min] | |
BSA 203 C | 17 | 40 | 12 | 16.6 | 34.5 | 1.27 | 11 000 | 15 000 |
BSA 306 C | 30 | 72 | 19 | 41.5 | 104 | 3.9 | 7 000 | 9 500 |
BSA 307 C | 35 | 80 | 21 | 57 | 146 | 5.4 | 6 700 | 9 500 |
BSA 208 C | 40 | 80 | 18 | 42.5 | 112 | 4.15 | 6 300 | 7 500 |
BSA 209 C | 45 | 85 | 18 | 45 | 134 | 4.9 | 6 300 | 7 500 |
BSA 210 C | 50 | 90 | 20 | 46.5 | 146 | 5.4 | 6 000 | 7 000 |
BSD 55100 C | 55 | 100 | 20 | 67 | 193 | 7.2 | 5 600 | 6 700 |
BSD 55120 C | 55 | 120 | 20 | 69.5 | 228 | 8.5 | 5 000 | 6 000 |
BSA 212 C | 60 | 110 | 22 | 69.5 | 216 | 8 | 5 000 | 6 000 |
BSD 60120 C | 60 | 120 | 20 | 69.5 | 228 | 8.5 | 5 000 | 6 000 |
BSA 215 C | 75 | 130 | 25 | 72 | 245 | 9.15 | 4 300 | 5 000 |
Angular contact thrust ball bearings for screw drives, double direction, super-precision
Designation | Principal dimensions | Basic load ratings | Fatigue load limit | Attainable speed | |||
EASIER Bearing | dynamic | static | |||||
d[mm] | D[mm] | H[mm] | C[kN] | C0[kN] | Pu[kN] | [r/min] | |
BEAS 008032 C-2RSH | 8 | 32 | 20 | 14.6 | 20 | 0.8 | 6 800 |
BEAS 008032 C-2RSL | 8 | 32 | 20 | 14.6 | 20 | 0.8 | 11 300 |
BEAS 010034 C-2RSH | 10 | 34 | 20 | 15.3 | 22.8 | 0.9 | 6 000 |
BEAS 010034 C-2RSL | 10 | 34 | 20 | 15.3 | 22.8 | 0.9 | 10 000 |
BEAS 012042 C-2RSH | 12 | 42 | 25 | 19.6 | 30 | 1.1 | 5 400 |
BEAS 012042 C-2RSL | 12 | 42 | 25 | 19.6 | 30 | 1.1 | 9 000 |
BEAM 012055 C-2RSH | 12 | 55 | 25 | 19.6 | 30 | 1.1 | 5 400 |
BEAM 012055 C-2RSL | 12 | 55 | 25 | 19.6 | 30 | 1.1 | 9 000 |
BEAS 015045 C-2RSH | 15 | 45 | 25 | 20.4 | 33.5 | 1.3 | 4 600 |
BEAS 015045 C-2RSL | 15 | 45 | 25 | 20.4 | 33.5 | 1.3 | 7 700 |
BEAM 015060 C-2RSH | 15 | 60 | 25 | 20.4 | 33.5 | 1.3 | 4 600 |
BEAM 015060 C-2RSL | 15 | 60 | 25 | 20.4 | 33.5 | 1.3 | 7 700 |
BEAS 017047 C-2RSH | 17 | 47 | 25 | 21.2 | 37.5 | 1.4 | 4 300 |
BEAS 017047 C-2RSL | 17 | 47 | 25 | 21.2 | 37.5 | 1.4 | 7 200 |
BEAM 017062 C-2RSH | 17 | 62 | 25 | 21.2 | 37.5 | 1.4 | 4 300 |
BEAM 017062 C-2RSL | 17 | 62 | 25 | 21.2 | 37.5 | 1.4 | 7 200 |
BEAS 020052 C-2RSH | 20 | 52 | 28 | 27.5 | 51 | 1.9 | 3 800 |
BEAS 020052 C-2RSL | 20 | 52 | 28 | 27.5 | 51 | 1.9 | 6 400 |
BEAM 020068 C-2RSH | 20 | 68 | 28 | 27.5 | 51 | 1.9 | 3 800 |
BEAM 020068 C-2RSL | 20 | 68 | 28 | 27.5 | 51 | 1.9 | 6 400 |
BEAS 025057 C-2RSH | 25 | 57 | 28 | 30 | 60 | 2.2 | 3 400 |
BEAS 025057 C-2RSL | 25 | 57 | 28 | 30 | 60 | 2.2 | 5 600 |
BEAM 025075 C-2RSH | 25 | 75 | 28 | 30 | 60 | 2.2 | 3 400 |
BEAM 025075 C-2RSL | 25 | 75 | 28 | 30 | 60 | 2.2 | 5 600 |
BEAS 030062 C-2RSH | 30 | 62 | 28 | 31 | 69.5 | 2.6 | 3 200 |
BEAS 030062 C-2RSL | 30 | 62 | 28 | 31 | 69.5 | 2.6 | 5 300 |
BEAM 030080 C-2RSH | 30 | 80 | 28 | 31 | 69.5 | 2.6 | 3 000 |
BEAM 030080 C-2RSL | 30 | 80 | 28 | 31 | 69.5 | 2.6 | 4 900 |
BEAM 030100 C-2RSH | 30 | 100 | 38 | 64 | 118 | 4.3 | 2 600 |
BEAM 030100 C-2RSL | 30 | 100 | 38 | 64 | 118 | 4.3 | 4 300 |
Designation | Principal dimensions | Basic load ratings | Fatigue load limit | Attainable speed | |||
EASIER Bearing | dynamic | static | |||||
d[mm] | D[mm] | H[mm] | C[kN] | C0[kN] | Pu[kN] | [r/min] | |
BEAM 035090 C-2RSH | 35 | 90 | 34 | 47.5 | 98 | 3.7 | 2 600 |
BEAM 035090 C-2RSL | 35 | 90 | 34 | 47.5 | 98 | 3.7 | 4 300 |
BEAM 040100 C-2RSH | 40 | 100 | 34 | 51 | 114 | 4.3 | 2 300 |
BEAM 040100 C-2RSL | 40 | 100 | 34 | 51 | 114 | 4.3 | 3 900 |
BEAM 040115 C-2RSH | 40 | 115 | 46 | 80 | 176 | 6.4 | 2 000 |
BEAM 040115 C-2RSL | 40 | 115 | 46 | 80 | 176 | 6.4 | 3 400 |
BEAM 050115 C-2RSH | 50 | 115 | 34 | 56 | 146 | 5.4 | 2 000 |
BEAM 050115 C-2RSL | 50 | 115 | 34 | 56 | 146 | 5.4 | 3 600 |
BEAM 050140 C-2RSH | 50 | 140 | 54 | 122 | 270 | 10 | 1 700 |
BEAM 050140 C-2RSL | 50 | 140 | 54 | 122 | 270 | 10 | 2 800 |
BEAM 060145 C-2RSH | 60 | 145 | 45 | 90 | 232 | 8.7 | 1 600 |
BEAM 060145 C-2RSL | 60 | 145 | 45 | 90 | 232 | 8.7 | 3 000 |
Angular contact thrust ball bearings for screw drives, cartridge units with a flanged housing, super-precision
Designation | Principal dimensions | Basic load ratings | Fatigue load limit | Attainable speeds | ||||
EASIER Bearing | dynamic | static | Preload class A | Preload class B | ||||
d[mm] | H[mm] | A[mm] | C[kN] | C0[kN] | Pu[kN] | [r/min] | [r/min] | |
FBSA 204/DB | 20 | 90 | 47 | 22 | 49 | 1.8 | 7 600 | 3 800 |
FBSA 204/DF | 20 | 90 | 47 | 22 | 49 | 1.8 | 7 600 | 3 800 |
FBSA 204/QBC | 20 | 90 | 77 | 35.9 | 98 | 3.6 | 4 750 | 2 375 |
FBSA 204/QFC | 20 | 90 | 77 | 35.9 | 98 | 3.6 | 4 750 | 2 375 |
FBSA 205/DB | 25 | 120 | 52 | 22.4 | 52 | 1.93 | 7 200 | 3 600 |
FBSA 205/DF | 25 | 120 | 52 | 22.4 | 52 | 1.93 | 7 200 | 3 600 |
FBSA 205/QBC | 25 | 120 | 82 | 36.5 | 104 | 3.86 | 4 500 | 2 250 |
FBSA 205/QFC | 25 | 120 | 82 | 36.5 | 104 | 3.86 | 4 500 | 2 250 |
FBSA 206/DB | 30 | 120 | 52 | 28.5 | 71 | 2.65 | 6 400 | 3 200 |
FBSA 206/DF | 30 | 120 | 52 | 28.5 | 71 | 2.65 | 6 400 | 3 200 |
FBSA 206/QBC | 30 | 120 | 84 | 46.5 | 142 | 5.3 | 4 000 | 2 000 |
FBSA 206/QFC | 30 | 120 | 84 | 46.5 | 142 | 5.3 | 4 000 | 2 000 |
FBSA 206 A/QBC | 30 | 120 | 86 | 46.5 | 142 | 5.3 | 4 000 | 2 000 |
FBSA 206 A/QFC | 30 | 120 | 86 | 46.5 | 142 | 5.3 | 4 000 | 2 000 |
FBSA 207/DB | 35 | 130 | 52 | 36.5 | 98 | 3.65 | 5 600 | 2 800 |
FBSA 207/DF | 35 | 130 | 52 | 36.5 | 98 | 3.65 | 5 600 | 2 800 |
FBSA 207/QBC | 35 | 130 | 86 | 59.5 | 196 | 7.3 | 3 500 | 1 750 |
FBSA 207/QFC | 35 | 130 | 86 | 59.5 | 196 | 7.3 | 3 500 | 1 750 |
FBSA 208/DB | 40 | 165 | 66 | 42.5 | 112 | 4.15 | 5 040 | 2 520 |
FBSA 208/DF | 40 | 165 | 66 | 42.5 | 112 | 4.15 | 5 040 | 2 520 |
FBSA 208 A/QBC | 40 | 165 | 106 | 69.3 | 224 | 8.3 | 3 150 | 1 575 |
FBSA 208 A/QFC | 40 | 165 | 106 | 69.3 | 224 | 8.3 | 3 150 | 1 575 |
FBSA 208/QBC | 40 | 165 | 106 | 69.3 | 224 | 8.3 | 3 150 | 1 575 |
FBSA 208/QFC | 40 | 165 | 106 | 69.3 | 224 | 8.3 | 3 150 | 1 575 |
FBSA 209/DB | 45 | 165 | 66 | 45 | 134 | 4.9 | 5 040 | 2 520 |
FBSA 209/DF | 45 | 165 | 66 | 45 | 134 | 4.9 | 5 040 | 2 520 |
FBSA 209/QBC | 45 | 165 | 106 | 73.4 | 268 | 9.8 | 3 150 | 1 575 |
FBSA 209/QFC | 45 | 165 | 106 | 73.4 | 268 | 9.8 | 3 150 | 1 575 |
FBSA 210/DB | 50 | 165 | 66 | 46.5 | 146 | 5.4 | 4 800 | 2 400 |
FBSA 210/DF | 50 | 165 | 66 | 46.5 | 146 | 5.4 | 4 800 | 2 400 |
Designation | Principal dimensions | Basic load ratings | Fatigue load limit | Attainable speeds | ||||
EASIER Bearing | dynamic | static | Preload class A | Preload class B | ||||
d[mm] | H[mm] | A[mm] | C[kN] | C0[kN] | Pu[kN] | [r/min] | [r/min] | |
FBSA 210 A/QBC | 50 | 165 | 106 | 75.8 | 292 | 10.8 | 3 000 | 1 500 |
FBSA 210 A/QFC | 50 | 165 | 106 | 75.8 | 292 | 10.8 | 3 000 | 1 500 |
FBSA 210/QBC | 50 | 165 | 106 | 75.8 | 292 | 10.8 | 3 000 | 1 500 |
FBSA 210/QFC | 50 | 165 | 106 | 75.8 | 292 | 10.8 | 3 000 | 1 500 |
FBSA 212 A/QBC | 60 | 185 | 114 | 113 | 432 | 16 | 2 500 | 1 250 |
FBSA 212 A/QFC | 60 | 185 | 114 | 113 | 432 | 16 | 2 500 | 1 250 |
Axial-radial cylindrical roller bearings, super-precision
Designation | Principal dimensions | Basic radial load ratings | Basic axial load ratings | Attainable speeds | Rotary table | |||||
EASIER Bearing | dynamic | static | dynamic | static | Grease lubrication | Oil lubrication | Guideline diameter | |||
d[mm] | D[mm] | H[mm] | C[kN] | C0[kN] | C[kN] | C0[kN] | [r/min] | [r/min] | [mm] | |
NRT 80 B | 80 | 146 | 35 | 55 | 102 | 37.5 | 200 | 350 | 700 | 200 |
NRT 100 B | 100 | 185 | 38 | 58.3 | 116 | 68 | 400 | 280 | 560 | 260 |
NRT 120 B | 120 | 210 | 40 | 64.4 | 140 | 72 | 450 | 230 | 460 | 315 |
NRT 150 B | 150 | 240 | 40 | 67.1 | 160 | 75 | 490 | 210 | 420 | 350 |
NRT 180 B | 180 | 280 | 43 | 89.7 | 236 | 80 | 560 | 190 | 380 | 400 |
NRT 200 B | 200 | 300 | 45 | 93.5 | 270 | 85 | 630 | 170 | 340 | 500 |
NRT 260 B | 260 | 385 | 55 | 108 | 355 | 95 | 780 | 130 | 260 | 630 |
NRT 325 B | 325 | 450 | 60 | 134 | 450 | 153 | 1 660 | 110 | 220 | 700 |
NRT 395 B | 395 | 525 | 65 | 147 | 530 | 166 | 1 960 | 90 | 180 | 800 |
NRT 460 A | 460 | 600 | 70 | 201 | 765 | 180 | 2 240 | 80 | 160 | 1 000 |
NRT 580 A | 580 | 750 | 90 | 229 | 965 | 285 | 3 550 | 60 | 120 | 1 250 |
NRT 650 A | 650 | 870 | 122 | 413 | 1 600 | 365 | 5 000 | 55 | 110 | 1 450 |
NRT 850 A | 850 | 1 095 | 124 | 473 | 2 120 | 415 | 6 400 | 40 | 80 | 1 800 |
Angular contact thrust ball bearings for screw drives, single direction, super-precision
Designation | Principal dimensions | Basic load ratings | Fatigue load limit | Attainable speeds | ||||
EASIER Bearing | dynamic | static | Grease lubrication | Oil-air lubrication | ||||
d[mm] | D[mm] | H[mm] | C[kN] | C0[kN] | Pu[kN] | [r/min] | [r/min] | |
BSA 203 C | 17 | 40 | 12 | 16.6 | 34.5 | 1.27 | 11 000 | 15 000 |
BSA 306 C | 30 | 72 | 19 | 41.5 | 104 | 3.9 | 7 000 | 9 500 |
BSA 307 C | 35 | 80 | 21 | 57 | 146 | 5.4 | 6 700 | 9 500 |
BSA 208 C | 40 | 80 | 18 | 42.5 | 112 | 4.15 | 6 300 | 7 500 |
BSA 209 C | 45 | 85 | 18 | 45 | 134 | 4.9 | 6 300 | 7 500 |
BSA 210 C | 50 | 90 | 20 | 46.5 | 146 | 5.4 | 6 000 | 7 000 |
BSD 55100 C | 55 | 100 | 20 | 67 | 193 | 7.2 | 5 600 | 6 700 |
BSD 55120 C | 55 | 120 | 20 | 69.5 | 228 | 8.5 | 5 000 | 6 000 |
BSA 212 C | 60 | 110 | 22 | 69.5 | 216 | 8 | 5 000 | 6 000 |
BSD 60120 C | 60 | 120 | 20 | 69.5 | 228 | 8.5 | 5 000 | 6 000 |
BSA 215 C | 75 | 130 | 25 | 72 | 245 | 9.15 | 4 300 | 5 000 |
Angular contact thrust ball bearings for screw drives, double direction, super-precision
Designation | Principal dimensions | Basic load ratings | Fatigue load limit | Attainable speed | |||
EASIER Bearing | dynamic | static | |||||
d[mm] | D[mm] | H[mm] | C[kN] | C0[kN] | Pu[kN] | [r/min] | |
BEAS 008032 C-2RSH | 8 | 32 | 20 | 14.6 | 20 | 0.8 | 6 800 |
BEAS 008032 C-2RSL | 8 | 32 | 20 | 14.6 | 20 | 0.8 | 11 300 |
BEAS 010034 C-2RSH | 10 | 34 | 20 | 15.3 | 22.8 | 0.9 | 6 000 |
BEAS 010034 C-2RSL | 10 | 34 | 20 | 15.3 | 22.8 | 0.9 | 10 000 |
BEAS 012042 C-2RSH | 12 | 42 | 25 | 19.6 | 30 | 1.1 | 5 400 |
BEAS 012042 C-2RSL | 12 | 42 | 25 | 19.6 | 30 | 1.1 | 9 000 |
BEAM 012055 C-2RSH | 12 | 55 | 25 | 19.6 | 30 | 1.1 | 5 400 |
BEAM 012055 C-2RSL | 12 | 55 | 25 | 19.6 | 30 | 1.1 | 9 000 |
BEAS 015045 C-2RSH | 15 | 45 | 25 | 20.4 | 33.5 | 1.3 | 4 600 |
BEAS 015045 C-2RSL | 15 | 45 | 25 | 20.4 | 33.5 | 1.3 | 7 700 |
BEAM 015060 C-2RSH | 15 | 60 | 25 | 20.4 | 33.5 | 1.3 | 4 600 |
BEAM 015060 C-2RSL | 15 | 60 | 25 | 20.4 | 33.5 | 1.3 | 7 700 |
BEAS 017047 C-2RSH | 17 | 47 | 25 | 21.2 | 37.5 | 1.4 | 4 300 |
BEAS 017047 C-2RSL | 17 | 47 | 25 | 21.2 | 37.5 | 1.4 | 7 200 |
BEAM 017062 C-2RSH | 17 | 62 | 25 | 21.2 | 37.5 | 1.4 | 4 300 |
BEAM 017062 C-2RSL | 17 | 62 | 25 | 21.2 | 37.5 | 1.4 | 7 200 |
BEAS 020052 C-2RSH | 20 | 52 | 28 | 27.5 | 51 | 1.9 | 3 800 |
BEAS 020052 C-2RSL | 20 | 52 | 28 | 27.5 | 51 | 1.9 | 6 400 |
BEAM 020068 C-2RSH | 20 | 68 | 28 | 27.5 | 51 | 1.9 | 3 800 |
BEAM 020068 C-2RSL | 20 | 68 | 28 | 27.5 | 51 | 1.9 | 6 400 |
BEAS 025057 C-2RSH | 25 | 57 | 28 | 30 | 60 | 2.2 | 3 400 |
BEAS 025057 C-2RSL | 25 | 57 | 28 | 30 | 60 | 2.2 | 5 600 |
BEAM 025075 C-2RSH | 25 | 75 | 28 | 30 | 60 | 2.2 | 3 400 |
BEAM 025075 C-2RSL | 25 | 75 | 28 | 30 | 60 | 2.2 | 5 600 |
BEAS 030062 C-2RSH | 30 | 62 | 28 | 31 | 69.5 | 2.6 | 3 200 |
BEAS 030062 C-2RSL | 30 | 62 | 28 | 31 | 69.5 | 2.6 | 5 300 |
BEAM 030080 C-2RSH | 30 | 80 | 28 | 31 | 69.5 | 2.6 | 3 000 |
BEAM 030080 C-2RSL | 30 | 80 | 28 | 31 | 69.5 | 2.6 | 4 900 |
BEAM 030100 C-2RSH | 30 | 100 | 38 | 64 | 118 | 4.3 | 2 600 |
BEAM 030100 C-2RSL | 30 | 100 | 38 | 64 | 118 | 4.3 | 4 300 |
Designation | Principal dimensions | Basic load ratings | Fatigue load limit | Attainable speed | |||
EASIER Bearing | dynamic | static | |||||
d[mm] | D[mm] | H[mm] | C[kN] | C0[kN] | Pu[kN] | [r/min] | |
BEAM 035090 C-2RSH | 35 | 90 | 34 | 47.5 | 98 | 3.7 | 2 600 |
BEAM 035090 C-2RSL | 35 | 90 | 34 | 47.5 | 98 | 3.7 | 4 300 |
BEAM 040100 C-2RSH | 40 | 100 | 34 | 51 | 114 | 4.3 | 2 300 |
BEAM 040100 C-2RSL | 40 | 100 | 34 | 51 | 114 | 4.3 | 3 900 |
BEAM 040115 C-2RSH | 40 | 115 | 46 | 80 | 176 | 6.4 | 2 000 |
BEAM 040115 C-2RSL | 40 | 115 | 46 | 80 | 176 | 6.4 | 3 400 |
BEAM 050115 C-2RSH | 50 | 115 | 34 | 56 | 146 | 5.4 | 2 000 |
BEAM 050115 C-2RSL | 50 | 115 | 34 | 56 | 146 | 5.4 | 3 600 |
BEAM 050140 C-2RSH | 50 | 140 | 54 | 122 | 270 | 10 | 1 700 |
BEAM 050140 C-2RSL | 50 | 140 | 54 | 122 | 270 | 10 | 2 800 |
BEAM 060145 C-2RSH | 60 | 145 | 45 | 90 | 232 | 8.7 | 1 600 |
BEAM 060145 C-2RSL | 60 | 145 | 45 | 90 | 232 | 8.7 | 3 000 |
Angular contact thrust ball bearings for screw drives, cartridge units with a flanged housing, super-precision
Designation | Principal dimensions | Basic load ratings | Fatigue load limit | Attainable speeds | ||||
EASIER Bearing | dynamic | static | Preload class A | Preload class B | ||||
d[mm] | H[mm] | A[mm] | C[kN] | C0[kN] | Pu[kN] | [r/min] | [r/min] | |
FBSA 204/DB | 20 | 90 | 47 | 22 | 49 | 1.8 | 7 600 | 3 800 |
FBSA 204/DF | 20 | 90 | 47 | 22 | 49 | 1.8 | 7 600 | 3 800 |
FBSA 204/QBC | 20 | 90 | 77 | 35.9 | 98 | 3.6 | 4 750 | 2 375 |
FBSA 204/QFC | 20 | 90 | 77 | 35.9 | 98 | 3.6 | 4 750 | 2 375 |
FBSA 205/DB | 25 | 120 | 52 | 22.4 | 52 | 1.93 | 7 200 | 3 600 |
FBSA 205/DF | 25 | 120 | 52 | 22.4 | 52 | 1.93 | 7 200 | 3 600 |
FBSA 205/QBC | 25 | 120 | 82 | 36.5 | 104 | 3.86 | 4 500 | 2 250 |
FBSA 205/QFC | 25 | 120 | 82 | 36.5 | 104 | 3.86 | 4 500 | 2 250 |
FBSA 206/DB | 30 | 120 | 52 | 28.5 | 71 | 2.65 | 6 400 | 3 200 |
FBSA 206/DF | 30 | 120 | 52 | 28.5 | 71 | 2.65 | 6 400 | 3 200 |
FBSA 206/QBC | 30 | 120 | 84 | 46.5 | 142 | 5.3 | 4 000 | 2 000 |
FBSA 206/QFC | 30 | 120 | 84 | 46.5 | 142 | 5.3 | 4 000 | 2 000 |
FBSA 206 A/QBC | 30 | 120 | 86 | 46.5 | 142 | 5.3 | 4 000 | 2 000 |
FBSA 206 A/QFC | 30 | 120 | 86 | 46.5 | 142 | 5.3 | 4 000 | 2 000 |
FBSA 207/DB | 35 | 130 | 52 | 36.5 | 98 | 3.65 | 5 600 | 2 800 |
FBSA 207/DF | 35 | 130 | 52 | 36.5 | 98 | 3.65 | 5 600 | 2 800 |
FBSA 207/QBC | 35 | 130 | 86 | 59.5 | 196 | 7.3 | 3 500 | 1 750 |
FBSA 207/QFC | 35 | 130 | 86 | 59.5 | 196 | 7.3 | 3 500 | 1 750 |
FBSA 208/DB | 40 | 165 | 66 | 42.5 | 112 | 4.15 | 5 040 | 2 520 |
FBSA 208/DF | 40 | 165 | 66 | 42.5 | 112 | 4.15 | 5 040 | 2 520 |
FBSA 208 A/QBC | 40 | 165 | 106 | 69.3 | 224 | 8.3 | 3 150 | 1 575 |
FBSA 208 A/QFC | 40 | 165 | 106 | 69.3 | 224 | 8.3 | 3 150 | 1 575 |
FBSA 208/QBC | 40 | 165 | 106 | 69.3 | 224 | 8.3 | 3 150 | 1 575 |
FBSA 208/QFC | 40 | 165 | 106 | 69.3 | 224 | 8.3 | 3 150 | 1 575 |
FBSA 209/DB | 45 | 165 | 66 | 45 | 134 | 4.9 | 5 040 | 2 520 |
FBSA 209/DF | 45 | 165 | 66 | 45 | 134 | 4.9 | 5 040 | 2 520 |
FBSA 209/QBC | 45 | 165 | 106 | 73.4 | 268 | 9.8 | 3 150 | 1 575 |
FBSA 209/QFC | 45 | 165 | 106 | 73.4 | 268 | 9.8 | 3 150 | 1 575 |
FBSA 210/DB | 50 | 165 | 66 | 46.5 | 146 | 5.4 | 4 800 | 2 400 |
FBSA 210/DF | 50 | 165 | 66 | 46.5 | 146 | 5.4 | 4 800 | 2 400 |
Designation | Principal dimensions | Basic load ratings | Fatigue load limit | Attainable speeds | ||||
EASIER Bearing | dynamic | static | Preload class A | Preload class B | ||||
d[mm] | H[mm] | A[mm] | C[kN] | C0[kN] | Pu[kN] | [r/min] | [r/min] | |
FBSA 210 A/QBC | 50 | 165 | 106 | 75.8 | 292 | 10.8 | 3 000 | 1 500 |
FBSA 210 A/QFC | 50 | 165 | 106 | 75.8 | 292 | 10.8 | 3 000 | 1 500 |
FBSA 210/QBC | 50 | 165 | 106 | 75.8 | 292 | 10.8 | 3 000 | 1 500 |
FBSA 210/QFC | 50 | 165 | 106 | 75.8 | 292 | 10.8 | 3 000 | 1 500 |
FBSA 212 A/QBC | 60 | 185 | 114 | 113 | 432 | 16 | 2 500 | 1 250 |
FBSA 212 A/QFC | 60 | 185 | 114 | 113 | 432 | 16 | 2 500 | 1 250 |
